Mono Amplifier

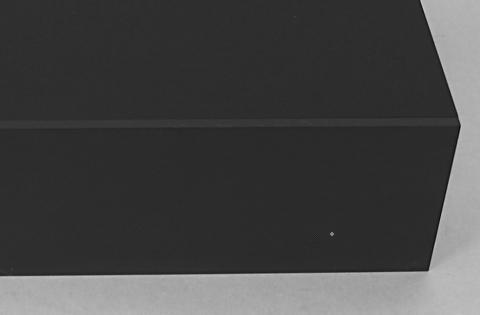

Die Vorderansicht. Das ganze Gehäuse ist im Design sehr schlicht gehalten und man findet z.B. an der Vorderseite keine Schalter, sondern nur eine kleine LED-Leuchte die bei Betrieb aufleuchtet. Wie man auf dem Foto gut erkennen kann, wurde beim Zusammenbau der Gehäuseteile, wie auch bei der Vorstufe, auf Schrauben verzichtet.

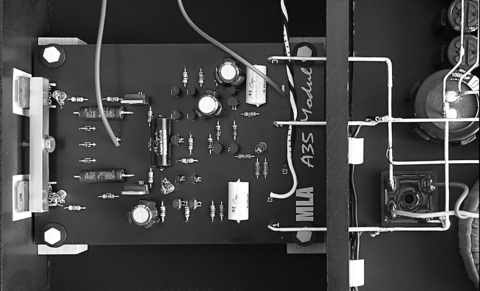

Das Innenleben einer Endstufe.  Bei der Endstufe wurde sozusagen das komplette Netzteil in ein separates Gehäuse eingebaut, dies soll die Bauteile auf der Platine vor Störungen durch Kondensatoren und Trafo schützen.


Platinenmaterial aus Roger RO4003C Hydrocarbon Ceramic



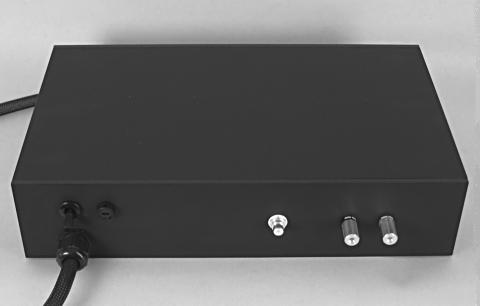

Aufbau:
- Audio Note RCA Einbaubuchsen
- Audio Note Lautsprecherbuchsen
- Innenverkablung Voodoo Cable
- Netzkabel Supra Lorad
- Schukostecker Groneberg
- Gehäuse aus Aluminium

Platine:
- Platinenmaterial Roger RO4003C Hydrocarbon Ceramic
- Präzisions-Widerstand Vishay-Dale CMF-55-143
- Präzisions-Metallschichtwiderstände Vitrohm
- Präzisions-Drahtwiderstände (Induktionsfrei und mit antimagnetischen Endkappen)
- Ausgangstransistoren 12A  Darlington
- Mundorf Mcap und Mcap ZN
- Kondensator Elna Silmic

Netzteil:
- Kondensator Panasonic TS-HA und FC Serie
- Silizium-Brückengleichrichter 25A
- Ringkerntrafo mit 120VA

Daten und Messwerte
Leistung:
Sinusleistung bei 1kHz 8Ohm                 41W
  4Ohm                 52W
Impulsleistung                            4Ohm                 56W
Ausgangswiderstand bei1kHz 0,01Ohm

Verzerrungen:                        Klirrfaktor (1kHz)
1dB unter Volleistung 0,01% 8Ohm      0,02% 4Ohm
bei 5 Watt 0,00% 8Ohm      0,03% 4Ohm
bei 0,1 Watt  0,14% 8Ohm      0,22% 4Ohm
Verzerrungen:                      Klirrfaktor (10kHz)
bei 5 Watt  0,26% 8Ohm      0,38% 4Ohm
bei 0,1 Watt                             1,00% 4Ohm
Frequenzgang:
bei 1dB unter Vollaussteuerung  8Ohm                  11Hz – 25kHz
  4Ohm                  10Hz – 24,9kHz
bei 3dB unter Vollaussteuerung
  8Ohm                  8Hz – 42kHz
  4Ohm                  8,5Hz – 38kHz
Rauschabstand
bei Vollaussteuerung    100,0dB
bei 5 Watt    76,5dB
bei 0,1 Watt    70,0dB

Abmessungen  (B×H×T)  35×8×21cm
Gewicht                                                 ca. 7 kg
